阿尔法FC3000S微机电梯-用户手册
第一部分: 系统简介
1.1系统组成         FC3000S 电梯控制系统采用分布式控制思想理念设计, 整个系统由主控制器, 轿厢控制器, 内呼显示控制器, 外呼控制器等组成。各控制器之间通过 CAN 总线通讯，协调工作；可简化电梯的安装，提高系统的稳定性，缩短故障排查时间。        各控制器的名称及安装位置说明如下：

控制器名称	控制器型号	安装位置	备注
主控制器	MB_VE1	机房控制柜
轿内控制器	CB_VE1	轿厢操纵箱	自带 12 层呼梯口
轿内扩展板	CEB_VE1	每块带 8 层呼梯呼口
外呼控制器轿内显示器	HC_VE1	层站召唤盒轿厢操纵箱	16×16 点阵
HC_VE2	7×11 和 5×7 点阵
HC_VE3	液晶显示
HC_VE4	液晶 16×16 点阵

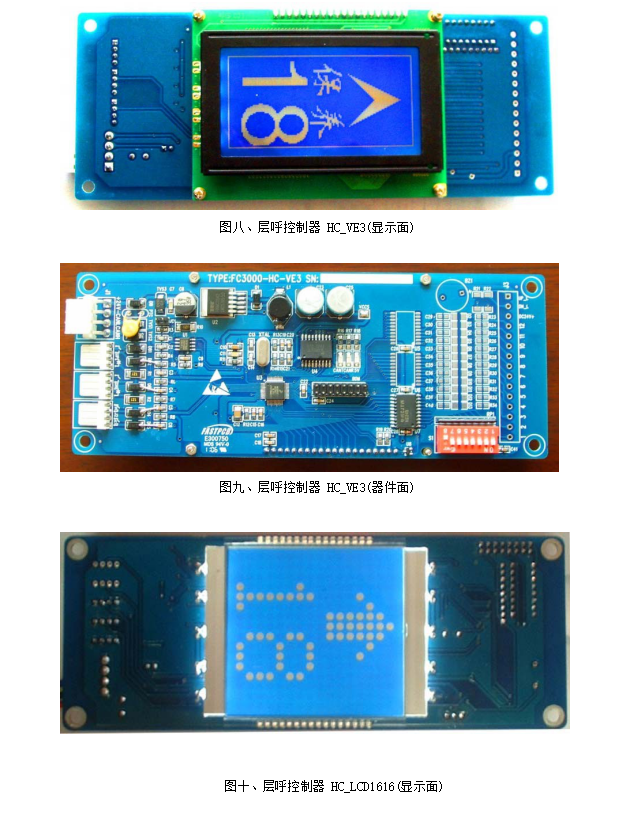

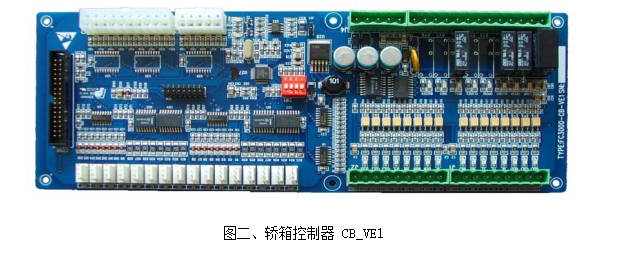

1.2各模块的外观图
